| 产品特性：IGBT | 是否进口：否 | 产地：河北唐山 |
| 品牌：Panasonic/松下 | 型号：YD-500FT2HGE | 用途：熔接 |
| 工作形式：弧焊 | 驱动形式：半自动 | 电流：直流A |
| 作用对象：金属 | 焊接原理：对焊 | 动力形式：超声波 |
| 作用原理：逆变 | 样式：抽头式 | 加工精度：大功率 |
| 保护气体类型：Ar | 是否二手：全新 | 额定输入容量：16.4KW |
| 负载持续率：*** | 产品别名：二保焊 | 套装：1 |
?
■ 额定规格
■ 手工焊推荐配置
■ ***焊接性能的实现

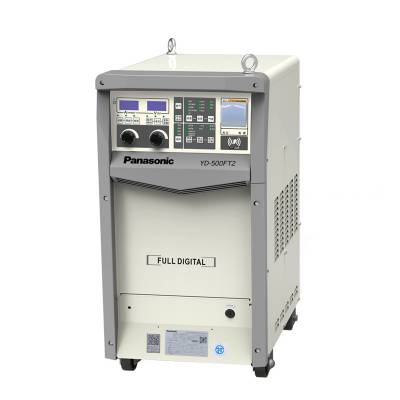

350/500FT2
数字逆变脉冲MIG/MAG焊机
实现不锈钢和碳钢的高品质焊接
350FT2 500FT2
MIG/MAG脉冲焊接的新境界
■ 实现了高品位焊接的脉冲控制
■ 采用带有高精度编码器的电机的送丝机
焊脚高度：6.5mm 焊脚高度：5.2mm ■ 更多实用功能
低碳钢·脉冲MAG焊接法
·焊接条件：200A/25.2V
·焊丝干伸长：15mm
·母材材质：低碳钢 4.5t(黑皮)
不锈钢·脉冲MIG焊接法
·焊接条件：160A/20.2V
·焊丝干伸长：15mm
·母材材质：SUS304 3.0t
·接头形状：水平角焊
·焊接速度：50cm/min
·焊丝材质：低碳钢实芯?1.2
·保护气体：80％Ar＋20%CO2
·接头形状：水平角焊
·焊接速度：50cm/min
·焊丝材质：SUS308 ?1.2
·保护气体：98％Ar＋2%O2
■ FT2的脉冲控制综合了本公司原有机型中受到好评的三种脉冲
控制方式的优点，且融入了全新数字控制技术。
■ CPU对焊接输出进行高速监测，使之产生与焊接状况相匹配的
电弧，在对抖动进行补偿的同时，使咬边现象得以抑制，从而
使飞溅得以降低。
脉冲控制方式
① 软性脉冲控制
② 中性脉冲控制
③ 硬性脉冲控制
电弧追踪
① 高速应答
② 低速应答
③ 延迟应答
脉冲控制
效果1：抖动补偿
效果2：抑制咬边
效果3：降低飞溅
带有编码器的电机阻尼盘轴
■ 送丝装置采用带有编码器的送
丝电机，能确保焊丝的精度送
给，实现焊缝质量的一致性。
■ 2驱2从方式采用两点送丝，
送丝力强劲， 对不锈钢焊
丝、药芯焊丝及加长焊枪都
能实现稳定送丝。
项目单位
内容
YD-350FT2HGE YD-500FT2HGE
控制方式- 数字IGBT控制
额定输入电源·相数- 三相AC 380V
输入电源频率Hz 50/60
额定输入容量kVA/kW 14.5/14 23.3/22.4
功率因数- 0.97 0.96
输出特性- CV（恒压特性）
额定输出电流A DC 350 DC 500
额定输出电压V 31.5 39
额定负载持续率% 60 100
额定输出空载电压V DC 70 DC 69
输出电流范围A
DC 40-430
(电阻负载输出能力）
DC 60-550
(电阻负载输出能力）
输出电压范围V 16-35.5 17-41.5
规范调节- 分别/一元化
焊接方法-
CO2 / MAG／不锈钢
MIG/脉冲/ MAG／不锈钢脉冲MIG
外壳防护等级- IP21S
绝缘等级- 主变 155℃（电抗器200℃）
冷却方式- 强制风冷
适用焊丝类型- 药芯/实芯
适用焊丝直径
mm 实芯0.8/0.9/1.0/1.2 实芯1.2/1.4/1.6
mm 药芯1.2 药芯1.2/1.4/1.6
存储器- 9通道可调用焊接规范存储
时序- 焊接/焊接—收弧/初期—焊接—收弧
保护气体-
CO2焊接 CO2：100 %
MAG焊接 Ar：80 %，CO2：20 %
MIG焊接 Ar：98%， O2：2%
气体检查时间- 60s (最长气体检查时间)
提前送气时间- 0s–5.0s 连续调节 (0.1s递增)
滞后停气时间- 0s–5.0s 连续调节 (0.1s递增)
点焊时间- 0.3s–10.0s 连续调节 (0.1s递增)
外形尺寸
（长×宽×高）
mm 550×380×645 550×380×815
重量kg 60 76
??
